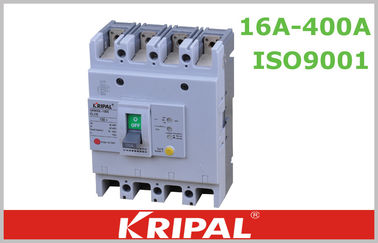

Φλόγα - διακόπτης γήινης διαρροής εναλλασσόμενου ρεύματος καθυστερούντω 400V 40A 50A 63A 75A
UKM30L ο διακόπτης γήινης διαρροής σειράς αναπτύσσεται με την υψηλή τεχνολογία το 1990 το S με τις ολοκληρωμένες λειτουργίες προστασίας, υψηλή επίδοση, έξυπνη διάσταση που είναι οι ιδανικές αντικαταστάσεις για τα olds.
Περιγραφή:
UKM30L διακόπτης γήινης διαρροής σειράς (εφεξής απλός διακόπτης διαρροής κλήσης). Είναι πολυ διακόπτης λειτουργίας που συγκεντρώνουν τον αριστερό τρέχοντα ηλεκτρονόμο, ο διακόπτης διαρροής και ο επαφέας εναλλασσόμενου ρεύματος στο ένα ολόκληρο .it ήταν κατάλληλοι στο τριφασικό καλώδιο 4 ηλεκτρικό σε καθαρό χαμηλής τάσης που συνδέει το έδαφος άμεσα .it μπορεί να προστατεύσει το άτομο που αγγίζουν τη δύναμη .it μπορούν να προστατεύσουν πότε ο εξοπλισμός κυκλωμάτων και ισχύος συναντά ελαττωματικό πέρα από το βραχυκύκλωμα φορτίων και οφείλει πέρα από την τάση και τον όρο φάσης έλλειψης.
Προδιαγραφές:
| Το πλαίσιο εκτίμησε το ρεύμα |
100 |
250 |
400 |
| Πρότυπο |
UKM30L-100S |
UKM30L-250S |
UKM30L-400S |
| Ratedcurrent μέσα (Α) |
16.25.32.40.50.63.75.100 |
100.125.150.175.200.225.250 |
250.300.350.400 |
| Πολωνοί |
3 4 |
3 4 |
3 4 |
| Ratedvoltage Ui (Β) |
AC690.50HZ |
AC690.50HZ |
AC690.50HZ |
| Ratedvoltage Ue (Β) |
AC400.50HZ |
AC400.50HZ |
AC400.50HZ |
| Εκτιμημένο απότομα ορίου/υπηρεσία που σπάζει capitily Icu/τα ολοκληρωμένα κυκλώματα (Κα) |
50/25 |
50/25 |
50/25 |
| Εκτιμημένο υπόλοιπο ρεύμα ώθησης |
30.100.300, 500mA |
30,100,300,500mA |
30,100,300,500mA |
| Ρεύμα μη-operattion Ratedresidual |
1/2In |
1/2In |
1/2In |
| Κάνοντας & σπάζοντας ικανότητα εκτιμημένου υπόλοιπου βραχυκυκλώματος |
1/4Icu |
1/4Icu |
1/4Icu |
| Charateristic (χρόνοι) λειτουργίας/ΜΑΚΡΙΑ |
1500/8500 |
1000/7000 |
500/4000 |
Χαρακτηριστικό γνώρισμα προϊόντων:
a. Υλικό: καλή αντίσταση θερμότητας, αντίσταση αντίκτυπου, φλόγα - ιδιότητες καθυστερούντω.
b. Εύκολος να εγκαταστήσει: πίεση τερματικών τύπων σηράγγων, εύκολη να εγκαταστήσει και κατάλληλη.
c. Ασφαλώς εγκατεστημένος: αιφνιδιαστικός μετακινούμενος το νέο σχέδιο είναι πιό εύκαμπτη χρήση, σφίγγοντας.
d. Γρήγορο εξαφανίζοντας σύστημα: κομμάτι διακοπτών με το υλικό χάλυβα, επένδυση χαλκού στο χάλυβα, χάλυβας για να εξασφαλίσει αντίσταση διάβρωσης.
e. Σπείρα Shorted: η σπείρα χρησιμοποιώντας τη σχηματοποίηση κατασκευής χαλκού, λεπτός χαλκός.
f. Κύριος ηλεκτρικός χαλκός: Ομοιόμορφα ο πυκνά γαλβανισμένος χαλκός, μπορεί να επιτύχει την άριστη θερμική απόδοση.
Λειτουργία:
Ένα ELCB είναι ένας εξειδικευμένος τύπος να κλείσει τον ηλεκτρονόμο με το μάνταλο που συνδέει την εισερχόμενη δύναμη κεντρικών αγωγών ενός κτηρίου μέσω των επαφών μετατροπής του έτσι ώστε το ELCB αποσυνδέει τη δύναμη σε έναν επισφαλή) όρο γήινης διαρροής (.
Το ELCB ανιχνεύει τα ρεύματα ελαττωμάτων από ζωντανό στο γήινο (έδαφος) καλώδιο μέσα στην εγκατάσταση που προστατεύει. Εάν η ικανοποιητική τάση εμφανιστεί πέρα από τη σπείρα αίσθησης του ELCB, θα σβήσει τη δύναμη, και θα παραμείνει μακριά μέχρι με το χέρι επαναρυθμισμένος. Μια τάση-αντίληψη ELCB δεν αισθάνεται τα ρεύματα ελαττωμάτων από ζωντανό σε οποιοδήποτε άλλοδήποτε επιχωματωμένο σώμα.
Καμπύλη αντιστάθμισης θερμοκρασίας:
Απώλεια δύναμης του ELCB:
