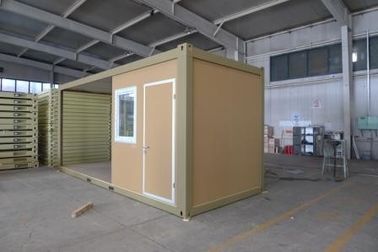

Διάταξη των αντι-Rusted χάλυβα πλαίσιο αρθρωτή Cottage για διακοπές - κοντέινερ Chalet

Σχεδιάγραμμα του αντι-οξυδωμένου μορφωματικού εξοχικού σπιτιού πλαισίων χάλυβα για τις διακοπές - σαλέ εμπορευματοκιβωτίων





Περιγραφή:

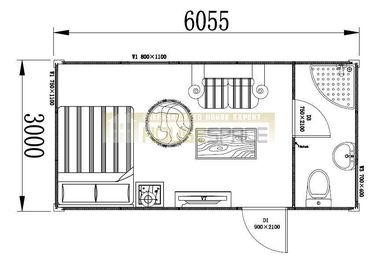

Το γενικό μέγεθος ενός ειδικού ενιαίου σπιτιού εμπορευματοκιβωτίων είναι 3m*6m.

Σύμφωνα με το σχέδιο, που εισάγεται στο σπίτι, η αριστερή πλευρά κοιμάται την περιοχή και η περιοχή διαβίωσης, η δεξιά πλευρά είναι περιοχή λουτρών (3.6 τετράγωνοι μετρητές). Η ακαθάριστη περιοχή πατωμάτων είναι 18 τετράγωνοι μετρητές.

Η απόσταση μεταξύ του καναπέ και της συσκευής τηλεόρασης είναι 3 μέτρα που είναι αρκετά ευρέως.

Καμία περιοχή κουζινών, κατάλληλη για τις διακοπές μόνο.



Εφαρμογές: Κατάλληλη εργασία ως εξοχικό σπίτι διακοπών.





Προδιαγραφές:

1.Dimension (χιλ.) & βάρος (κλ)







Τύπος	Εξωτερικός				Εσωτερικός			Βάρος
	Μήκος	Πλάτος	Ύψος (Συσκευασία)	Ύψος (Συγκεντρώστε)	Μήκος	Πλάτος	Ύψος
Μια ενότητα	6055	3000	648/864	2790	5860	2780	2500	από το 2000
Δύο ενότητες	6055	6000	648/864	2790	5860	5780	2500	από 4000
Τρεις ενότητες	6055	6000	648/864	2790	5860	8780	2500	από 6000
Τέσσερις ενότητες	6055	6000	648/864	2790	5860	11780	2500	από 8000



Ι. πάτωμα



Πλαίσιο χάλυβα - που γίνεται από τα ελασματοποιημένα εν ψυχρώ, ενωμένα στενά σχεδιαγράμματα χάλυβα, 4 χιλ. παχύς

                                      - η γωνία 4 πετά, ενωμένος στενά

                                      - 2 forklift τσέπες (εκτός από 30 "), απόσταση 1200mm

                                         (Εσωτερική εκκαθάριση forklift των τσεπών: 240×80 χιλ.)

                                      - Διαγώνια μέλη χάλυβα, thickness=2mm



Μόνωση - παχύ rockwool 100 χιλ.



Υπο- πάτωμα - φύλλο χάλυβα 0.5mm παχύ, γαλβανισμένο



Πάτωμα - πίνακας κοντραπλακέ 18mm

                                      - πάτωμα PVC 1.8mm

                                         Κατηγορία ευφλέκτου B1 - μετά βίας καύσιμο

                                         Κατηγορία πυκνότητας καπνού Q1 - χαμηλή εκπομπή καπνού

                                         Παράγοντας αντοχής: Επίπεδο Τ



ΙΙ. στέγη



    Πλαίσιο χάλυβα - που γίνεται από τα ελασματοποιημένα εν ψυχρώ, ενωμένα στενά σχεδιαγράμματα χάλυβα, 3mm παχιά

                                      - η γωνία 4 πετά, ενωμένος στενά

                                      - διαγώνια μέλη χάλυβα, thickness=2mm

Κάλυψη στεγών - φύλλο χάλυβα 0.5mm παχύ, γαλβανισμένο,

                                         360 βαθμός που συρράπτει στην ένωση των επιτροπών στεγών



  Μόνωση - παχύ rockwool 100 χιλ.

 Ανώτατο όριο - 10 χιλ. χαρτονιού (Β 20), που τοποθετείται σε στρώματα και στις δύο πλευρές, άσπρες

                                      Το χαρτόνι συμμορφώνεται με την αξία εκπομπής E1



Συνδετήρας της Κεντρικής και Ανατολικής Ευρώπης - που βυθίζεται στο πλαίσιο από τη σύντομη πλευρά τελών



ΙΙΙ. θέση γωνιών

                                      - Ελασματοποιημένα εν ψυχρώ σχεδιαγράμματα χάλυβα 3 χιλ. παχιά

                                         Βιδωμένος στο πλαίσιο στεγών και πατωμάτων



IV. επιτροπές τοίχων



Πάχος - 50mm



Εξωτερική επένδυση - που ζαρώνουν, που γαλβανίζεται και που ντύνεται φύλλο χάλυβα, 0.5 χιλ. παχύς



Μόνωση - 50mm παχύ NeoporR EPS



Εσωτερική επένδυση - που ζαρώνουν, που γαλβανίζεται και που ντύνεται φύλλο χάλυβα, 0.5 χιλ. παχύς

Χρώμα: άσπρος (RAL9001)





V. επιτροπές χωρισμάτων



Πάχος - 50mm



Επένδυση επιφάνειας - που ζαρώνουν, που γαλβανίζεται και που ντύνεται φύλλο χάλυβα, 0.5 χιλ. παχύς

Χρώμα: άσπρος (RAL9001)



   Μόνωση - 50mm παχύ NeoporR EPS



VI μόνωση



Rockwool - πυκνότητα: 120kg/m3

                                      - Κατηγορία Α ευφλέκτου μη καύσιμη

                                         Κατηγορία πυκνότητας καπνού Q1 - χαμηλή εκπομπή καπνού

                                      - πιστοποιημένος: CE & GL



  NeoporR - πυκνότητα: 18kg/m3

                                      - Κατηγορία ευφλέκτου B1- μη καύσιμη

                                        Κατηγορία πυκνότητας καπνού Q1 - χαμηλή εκπομπή καπνού

                                      - πιστοποιημένος: CE & GL

Πόρτες



Εξωτερική πόρτα - σωστή ή αριστερός που αρθρώνεται

                                      - Λεπίδα πορτών με τα γαλβανισμένα φύλλα χάλυβα και στις δύο πλευρές, μόνωση 50mm

                                      - Πλαίσιο στυπτηριών με τη σφράγιση ερειπίων

- Διαστάσεις:





ονομαστικές διαστάσεις	εσωτερική εκκαθάριση
900 X 2100 χιλ.	820 x2020mm

Εσωτερική πόρτα

(Προαιρετικός) - σωστός ή αριστερός που αρθρώνεται

                                      - Λεπίδα πορτών με τα γαλβανισμένα φύλλα χάλυβα και στις δύο πλευρές

                                      - Πλαίσιο χάλυβα με τη σφράγιση ερειπίων

- Διαστάσεις:





ονομαστικές διαστάσεις	εσωτερική εκκαθάριση
800 X 2000 χιλ.	720 x1920mm
900 X 2000mm	820 x1920mm



VII. παράθυρα



Τοπ-κρεμάστε το παράθυρο - πλαίσιο παραθύρων Upvc, χρώμα: άσπρος

                                        Διαστάσεις παραθύρων: 650 X.500 χιλ.

                                      - παχύ σαφές γυαλί 5mm, κύλινδρος επάνω στο δίκτυο κουνουπιών, χρώμα: άσπρος



VIII. ηλεκτρικό σύστημα



Τεχνικά στοιχεία - βυθισμένες συνδέσεις βουλωμάτων και υποδοχών της Κεντρικής και Ανατολικής Ευρώπης εξωτερικές

                                        Τάση 230/400 Β (επιλογή: 110V)

                                        50 Hz, 3/5 πόλων, 32 Α

                                      - Διάγραμμα κυκλωμάτων για τη συνέλευση που παρέχεται μέσα στο καταναλωτικό κιβώτιο

                                      - Κιβώτιο, που βυθίζεται καταναλωτικό στο ανώτατο όριο



Στοιχεία διανομέων - καθορισμός σύμφωνα με IEC61009/GB16917.1

                                      - Υπόλοιποι τρέχοντες χρησιμοποιημένοι πόλοι συσκευών 40A/0.03mA 2/4

                                      - διακόπτης 10 Α (φως) 2 πόλοι

                                      - Διακόπτης 16A (θερμάστρα αέρας-όρου) 2 πόλοι

                                      - Διακόπτης 10A (υποδοχές) 2 πόλοι

                                      - 5 υποδοχές τοίχων τρυπών (10A)

                                      - 3 υποδοχές αέρας-όρου τρυπών (16A)

                                      - Ελαφρύς διακόπτης

                                      - φθορισμού φως 2 σωλήνων με το πλαστικό που καλύπτει 2 X 36 W



Επιχωμάτωση - 1 γαλβανισμένο γήινο ηλεκτρόδιο σιδήρου λουρίδων (25 X 4 χιλ.) με τη στερέωση.  Η προστατευτική εγκατάσταση επιχωμάτωσης στην περιοχή πρέπει να πραγματοποιηθεί από τον αγοραστή/τον ενοικιαστή.



IX. χρώμα



Αποτρέψτε την οξείδωση - όλο το πλαίσιο χάλυβα που χρησιμοποιείται από τον ψευδάργυρο που γαλβανίζεται

                                      - χρωματίστε το χρώμα, χρώμα 1000 RAL



Πλαίσιο - εγχυτήρας 20-40 μm

                                      - 40-50 μm topcoat



Επιτροπή τοίχων - πάχος χρωμάτων 30μm



Χ. αποτέλεσμα της δοκιμής



Μόνωση (U) - πάτωμα: thickness=100mm, U=0.32W/m ² Κ

                                      - Στέγη: thickness=100mm, U=0.25 W/m ² Κ

                                      - Επιτροπή: thickness=50mm, U=0.32 W/m ² Κ

                                      - Παράθυρο: thickness=4/12/4mm, U=2.7 W/m ² Κ (EN673)

                                      - Γεμισμένο αργό παράθυρο: thickness=4/12/4mm, U=2.7W/m ² Κ (EN673)



Ρουλεμάν φορτίων - φορτίο πατωμάτων: μέγιστη χωρητικότητα φορτίων 2.0 kN/m ² (200 kg/m ²)

Ικανότητα:                     - φορτίο αέρα: 25 m/s (90 km/h)



ΧΙ. εγκαταστάσεις νερού



Παροχή νερού - ανεφοδιασμός με 3/4» ή 1» σωλήνα PVC μέσω του τοίχου καμπινών



Θερμό νερό - ηλεκτρικός θερμοσίφωνας δεξαμενών (50L, 80L, 300L 1.5-8kw)



Νερό αποβλήτων - το νερό αποβλήτων συλλέγεται στους σωλήνες DN 50 PVC ή DN100 (εξωτερική διάμετρος 50 ή 110mm) και απαλλάσσεται μέσω του τοίχου καμπινών





Ανταγωνιστικό πλεονέκτημα:



Knock-down ο τοίχος επιτροπής σώζει το διάστημα μεταφορών και αποθήκευσης

Η κορυφή και το κατώτατο σημείο είναι προσυναρμολογημένες στο εργοστάσιο προκειμένου να ελαχιστοποιηθεί η επιτόπια εργασία

Με τη σταθερή δομή, οι σεισμοί και οι τυφώνες μπορούν να επικριθούν

Με το υλικό μόνωσης του μαλλιού βράχου και του πολυστυρολίου Noepor, η καλή αλεξίπυρη εκτέλεση είναι διαθέσιμη.

Το μορφωματικό σχέδιο, συνδέεται στην απεριόριστη επέκταση

Εύκολος να επισκευαστεί και να διατηρηθεί για την υψηλή τυποποίηση.

Χρόνος ζωής 30 έτη.
